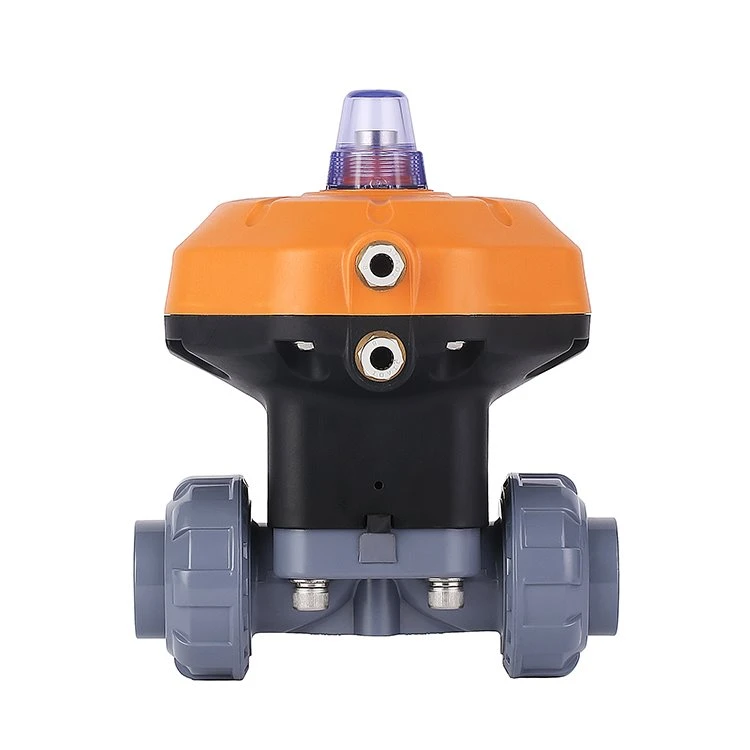

Falf Diaffram CPVC Wedi'i Actu'n Niwmatig

Mae falf diaffram CPVC wedi'i actio niwmatig yn cynnwys falf diaffram CPVC ac actiwadydd niwmatig. Mae'n defnyddio aer cywasgedig fel y pŵer i wireddu addasiad y llif cyfrwng hylif i'r biblinell.

Anfon ymchwiliad

Disgrifiad

1. Cyflwyniad Cynhyrchion

Mae falf diaffram CPVC wedi'i actio niwmatig yn cynnwys falf diaffram CPVC ac actiwadydd niwmatig. Mae'n defnyddio aer cywasgedig fel y pŵer i wireddu addasiad y llif cyfrwng hylif i'r biblinell. Gellir gosod y falf i fod yn methu cau neu fethu agor. Mae'r gragen actuator a'r corff falf y mae'r arwyneb agored yn cael ei wneud gan blastig, yn fwy cyfeillgar mewn gweithdai gydag amodau gwaith llym, megis yr ardal â gollyngiadau neu nwyon cyrydol yn yr awyr. Mae'r falf gyfres hyn yn darparu dull darbodus a dibynadwy o reoli llif ar-off mewn llinell bibell. Mae gan falf llengig actifedig niwmatig PVC fanteision gwrthiant bach, llif mawr, dim gollyngiadau, atal tân a ffrwydrad.

Rydym yn darparu'r maint o 1/2" trwy 2" diamedr. Gall arddulliau cysylltu fod yn soced, fflans neu undeb. Mae EPDM, VITON, FPM a PTFE diaffram ar gael. O ran y falf diaffram, ar wahân i PVC, rydym hefyd yn darparu CPVC, PPH, PVDF.

2. Prif Nodweddion

a. Actuator niwmatig - Sengl yn gweithredu gyda'i wanwyn ei hun, gellir ei osod i fethu cau neu fethu agor yn y ffatri i gwrdd â gofynion swyddogaethol cwsmeriaid ar gyfer ailosod pŵer i ffwrdd.

b. Math o gysylltiad - Soced, flanged, neu undeb

c. Sêl ardderchog - Mae'r diaffram wedi'i wneud o ddeunydd thermoplastig gwrthiannol: EPDM, FPM neu PTFE sy'n ddeunyddiau gradd uchel, ymestyn a creep. Gellir dewis diafframau haen dwbl pan gaiff ei ddefnyddio ar gyfer amodau gwaith llym gyda chemegol i wella ymwrthedd cemegol a bywyd y falf.

d. Cyfeillgar i'r ardal waith galed - Plastig llawn (Yr wyneb agored)

e. Oes Gwasanaeth Hir - Wedi'i wneud gan ddeunydd nano wedi'i fowldio â UV, ymwrthedd tywydd

dd. Arolygiad 100 y cant heb ollyngiadau

g. Pwysau Gweithio - PN10

h. Tystysgrif CE

3. Paramedr

S/N	Deunydd	MAINT						Tymheredd Gweithredu ©
DN (MM)		15	20	25	32	40	50
Maint (modfedd)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
DIN	PVC-U	֍	֍	֍	֍	֍	֍	5 gradd - 55 gradd
	PVC-C	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PPH	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PVDF	֍	֍	֍	֍	֍	֍	- 20 gradd - 150 gradd
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	5 gradd - 55 gradd
	PVC-C	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PPH	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PVDF	֍	֍	֍	֍	֍	֍	- 20 gradd - 150 gradd
JIS	PVC-U	֍	֍	֍	֍	֍	֍	5 gradd - 55 gradd
	PVC-C	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PPH	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PVDF	֍	֍	֍	֍	֍	֍	- 20 gradd - 150 gradd
PT	PVC-U	֍	֍	֍	֍	֍	֍	5 gradd - 55 gradd
	PVC-C	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PPH	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PVDF	֍	֍	֍	֍	֍	֍	- 20 gradd - 150 gradd
CNPT	PVC-U	֍	֍	֍	֍	֍	֍	5 gradd - 55 gradd
	PVC-C	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PPH	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PVDF	֍	֍	֍	֍	֍	֍	- 20 gradd - 150 gradd
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	5 gradd - 55 gradd
	PVC-C	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PPH	֍	֍	֍	֍	֍	֍	5 gradd - 95 gradd
	PVDF	֍	֍	֍	֍	֍	֍	- 20 gradd - 150 gradd
Torque gweithredu (NM)		2.00	2.50	4.00	5.00	7.50	10.00	∕
Pwysau Gweithio (psi)		150	150	150	150	150	150	∕
Sylwer: mae ֍ yn sefyll am y cynhyrchion safonol Mae @ yn sefyll ar gais, os oes unrhyw ofynion, gwiriwch ddwywaith gyda'r tîm Sanking. Mae Amherthnasol yn golygu nad yw ar gael

4. Paramedr Actuated Niwmatig

Math actio Wedi'i Actio'n Niwmatig: DA / Actio Dwbl, NC / Ar Gau Fel arfer, NA / Ar agor fel arfer
Maint	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Rheoli Pwysau （Bar）	4-8
Rhyngwyneb aer safonol NAMUR	G1/4"
Cyfrol silindr agoriadol L	0.1	0.1	0.1	0.2	0.2	0.2
Cyfrol silindr cau L	0.2	0.2	0.2	0.3	0.3	0.3
Mae'r defnydd o aer yn dibynnu ar y pwysau aer, strôc switsh, cyfaint ac amlder gweithredu. Mae'r cyfrifiad fel a ganlyn: L/munud=cyfaint silindr (cyfaint silindr agored ynghyd â chyfaint silindr agos) x [pwysedd aer a gyflenwir (Kpa) * 101.3] x gwaith/munud.

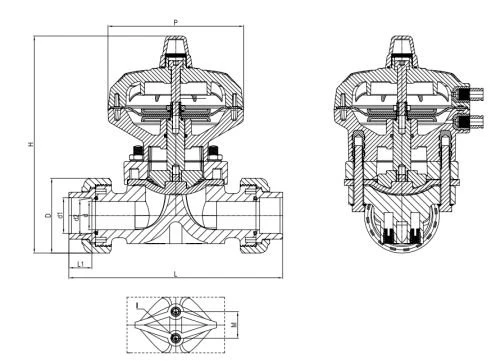

5. Dimensiwn (Uned:mm)

MAINT		d1				d2				D	L1		L		H	P	M	I
MAINT		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS	D	ANSI / JIS /CNS	DIN	ANSI / JIS /CNS	DIN	H	P	M	I
1/2"	(15)	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	22.30	16.00	142.60	130.00	175.00	130.00	13.00	M4
3/4"	(20)	26.87	25.30	26.45	26.40	26.57	25.10	26.69	25.90	63.00	25.50	19.00	159.00	146.00	183.00	130.00	18.00	M5
1"	(25)	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	28.60	22.00	185.20	172.00	216.50	153.00	23.00	M5
1-1/4"	(32)	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	32.00	26.00	246.00	234.00	245.00	153.00	30.00	M8
1-1/2"	(40)	48.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	35.00	32.00	252.00	246.00	252.00	153.00	30.00	M8
2"	(50)	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	118.00	38.00		287.00		301.00	193.00	45.00	M8

6. Cais

Prif leoedd cymhwysiad falf diaffram cpvc actuated niwmatig yw: planhigion electroplatio, planhigion cemegol, planhigion electroneg, planhigion lled-ddargludyddion IC, gweithfeydd dur, gweithfeydd pŵer niwclear, gweithfeydd pŵer, planhigion papur, planhigion bwyd, planhigion diod, planhigion fferyllol, carthffosiaeth.

7. Ein Mantais

1. Rydym yn talu 100 y cant o'r sylw i gyflawni 300 y cant o ansawdd y gorchymyn.

2. Rydym yn cynhyrchu eich nwyddau ar ôl gweithdrefn gywir

3. Mae gennym dîm gwerthu proffesiynol i ddarparu gwasanaeth cynhwysfawr ar gyfer dilyn i fyny.

4. Rydym wedi profi ffatri gyda'r cyflymder cyflymaf i gwblhau'r gorchymyn. 5.Mae gennym dîm ymchwil a datblygu proffesiynol i gwrdd â'ch gofynion.

8. Tystysgrif

Mae ein cwmni a'n cynhyrchion wedi ennill tystysgrifau CE a diwydiant eraill, a all fodloni'r rhan fwyaf o'r safon uwch yn y farchnad dramor.

1 Pneumatic actuated CPVC diaphragm valve CERTIFICATE

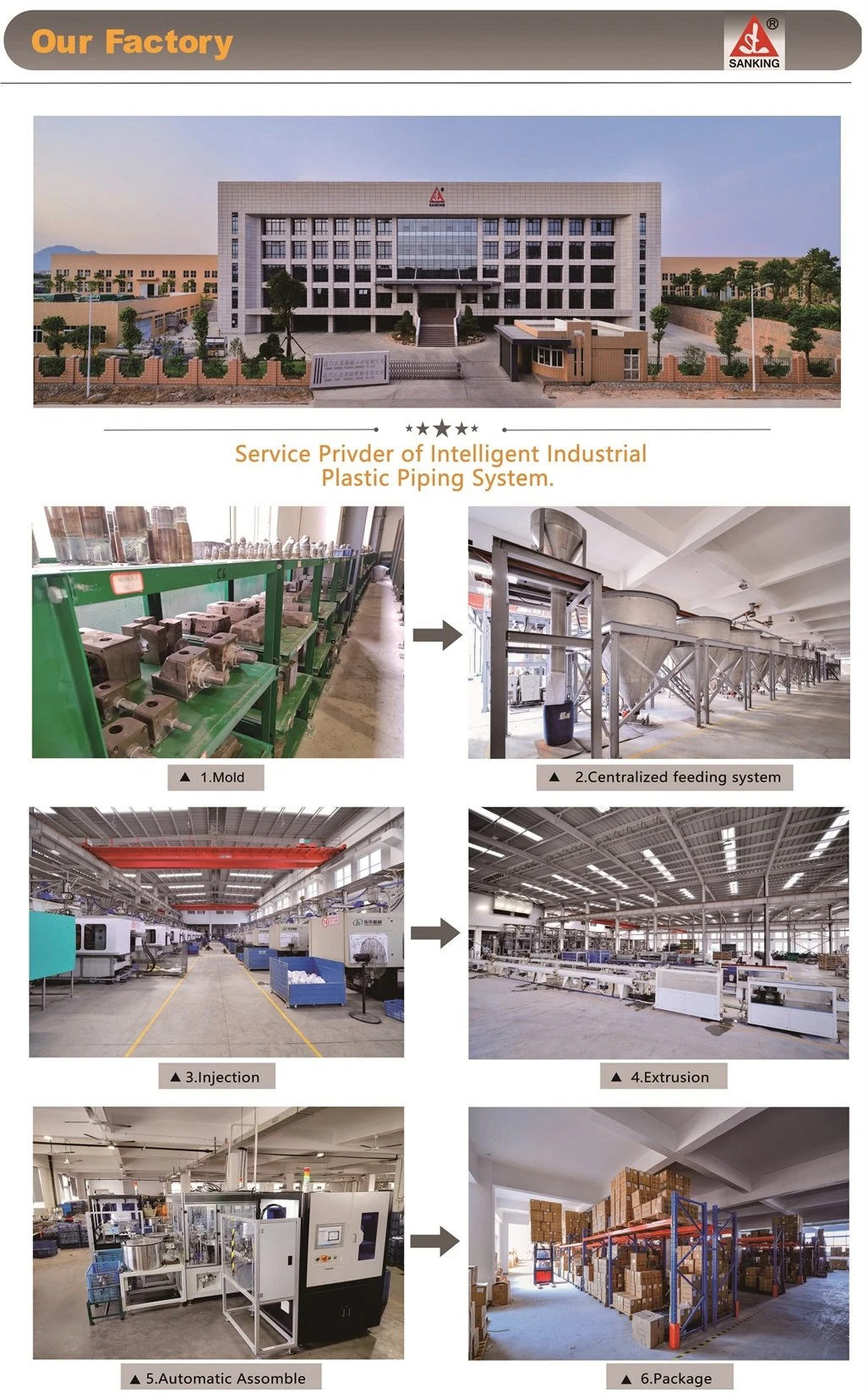

9. Proses Gynhyrchu

Cynhwysion - cymysgu cyflym - cymysgu oer - chwistrellu rhannau - archwilio rhannau - cydosod cynhyrchion cymwys - arbrawf selio - archwilio cynnyrch gorffenedig, pecynnu, warysau
